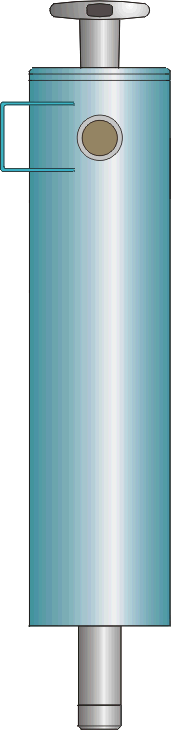

Saugfilter TF 402
![]() |
ANWENDUNGSBEREICHE
Bei dem Filter TF 402 handelt es sich um einen reinen Saugfilter der komplett aus Edelstahl gefertigt wird. Dieser Filter eignet sich besonders für den Einbau vor einer Saugpumpe als Verschleissschutz zur Filterung flüssiger Medien, insbesondere Kühlschmierstoffe. Durch Verwendung verschiedener Siebgewebe kann dieser Filter als Fein- oder Grobfilter eingesetzt werden. KURZBESCHREIBUNG Der Filter
besteht aus einem Edelstahlgehäuse mit einem Deckel. Der Filtereinsatz
ist direkt am Deckel befestigt und besteht aus einem mehrfach geschlitzten
Rohr welches mit groben und feinen Filtergewebe ummantelt ist. EINBAU Der Filter wird mittels Rohrgewinde mit der Pumpe verbunden. Der Saugschlauch wird auf den seitlichen Rohrstutzen mit Schnellanschluss gesteckt. Im oberen Bereich des Gehäuses befindet sich eine Montagekonsole mit zwei Ø6,5 Bohrungen zur direkten Montage an das Gehäuse. REINIGUNG Kreuzgriff
losdrehen, Deckel mit Siebeinsatz herausnehmen und den Siebeinsatz aussen
und innen reinigen. Bei Bedarf und eventueller Verkrustung ist das Sieb
mit geeignetem Mittel einzuweichen und zu reinigen. Das Filtergehäuse
bei Bedarf mit Entleerungsschraube vollständig entleeren und ggf.
durchspülen. |
[Technische Daten] | |
Sonderausführungen sind auf Anfrage lieferbar. | |
©
